図面上の寸法だけを一括して削除したい

図面上の寸法だけを一括して削除したいときの操作方法をご紹介します。

操作方法紹介動画

操作手順

すべての寸法の画層が１つの画層に入っている場合

1. 「プロパティ」の中の「クイック選択」をクリックします。

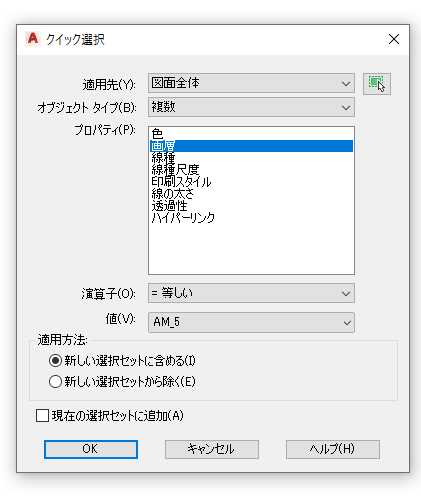

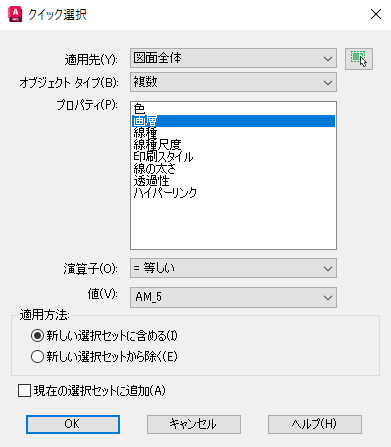

2. 下図の設定にし、OKをクリックします。
   オブジェクトタイプ：複数/プロパティ：画層/演算子：等しい/値：AM_5



3. AM_5画層内のオブジェクトがすべて選択されます。



1つの画層に入っていない場合

1. 「クイック選択」を選択します。

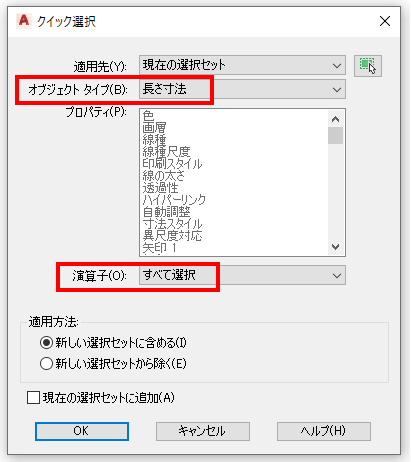

   オブジェクトタイプ：長さ寸法/演算子：すべて選択



2. すべての長さ寸法が選択されます。

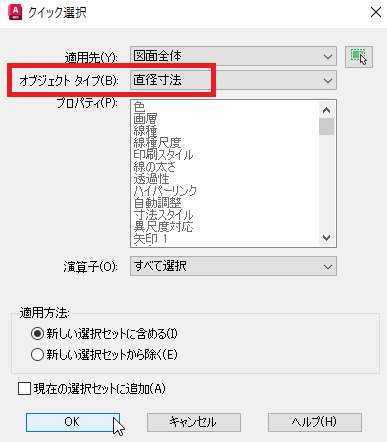

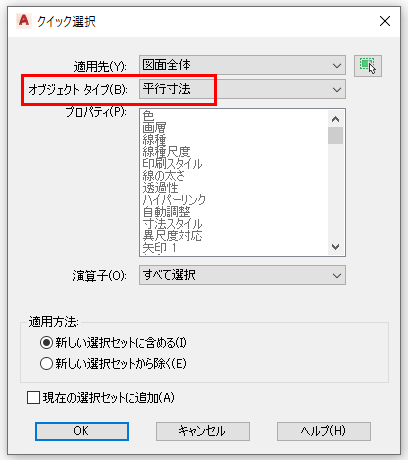

同様の操作でオブジェクトタイプ：直径寸法、半径寸法、平行寸法も削除することができます。
